Macam-Macam IC

IC NE 555

            Tepatnya IC 555 pertama kali dibuat oleh Signetics Corporation pada tahun 1971. IC timer 555 memberi solusi praktis dan relatif murah untuk berbagai aplikasi elektronik yang berkenaan dengan pewaktuan (timing). Terutama dua aplikasinya yang paling populer adalah rangkaian pewaktu monostable dan osilator astable. Jeroan utama komponen ini terdiri dari komparator dan flip-flop yang direalisasikan dengan banyak transistor.

           Dari dulu hingga sekarang, prinsip kerja komponen jenis ini tidak berubah namun masing-masing pabrikan membuatnya dengan desain IC dan teknologi yang berbeda-beda. Hampir semua pabrikan membuat komponen jenis ini, walaupun dengan nama yang berbeda-beda. Misalnya National Semiconductor menyebutnya dengan LM555, Philips dan Texas Instrument menamakannya SE/NE555. Motorola / ON-Semi mendesainnya dengan transistor CMOS sehingga komsusi powernya cukup kecil dan menamakannya MC1455. Philips dan Maxim membuat versi CMOS-nya dengan nama ICM7555. Walaupun namanya berbeda-beda, tetapi fungsi dan pin diagramnya saling kompatibel satu dengan yang lainnya (functional and pin-to-pin compatible). Hanya saja ada beberapa karakteristik spesifik yang berbeda misalnya konsumsi daya, frekuensi maksimum dan sebagainya. Spesifikasi lebih detail biasanya dicantumkan pada datasheet masing-masing pabrikan. Dulu pertama kali casing dibuat dengan 8 pin T-package (tabular dari kaleng mirip transistor), namun sekarang lebih umum dengan kemasan IC DIP 8 pin.



          IC pewaktu 555 adalah sebuah sirkuit terpadu yang digunakan untuk berbagai pewaktu dan multivibrator. IC ini didesain dan diciptakan oleh Hans R. Camenzind pada tahun 1970 dan diperkenalkan pada tahun 1971 oleh Signetics. Nama aslinya adalah SE555/NE555 dan dijuluki sebagai "The IC Time Machine". 555 mendapatkan namanya dari tiga resistor 5 kΩ yang digunakan pada sirkuit awal. IC ini sekarang masih digunakan secara luas dikarenakan kemudahannya, kemurahannya dan stabilitasnya yang baik. Sampai pada tahun 2008, diperkirakan sejuta unit diproduksi setiap tahun. Bergantung pada produsen, IC ini biasanya menggunakan lebih dari 20 transistor , 2 dioda dan 15 resistor dalam sekeping semikonduktor silikon yang dipasang pada kemasan DIP 8 pin. Spesifikasi ini merupakan tipe NE555. Pewaktu 555 lainnya mungkin memiliki spesifikasi yang berbeda, tergantung tingkat penggunaannya (militer, medis, penerbangan, dll.).

IC NE 556

           IC 556 adalah peranti DIP 14 pin yang menggabungkan dua 555 dalam satu kemasan, susunan kakinya mirip 555 kecuali dua saluran catu yang digabungkan.



IC M 7555

          Pada dasarnya, 7555 versi daya-ultra-rendah dari 555, dan TLC555. 7555 membutuhkan pengawatan yang sedikit berbeda, menggunakan lebih sedikit komponen eksternal.

IC GERBANG DASAR

          Gerbang (gate) dalam rangkaian logika merupakan fungsi yang menggambarkan hubungan antara masukan dan keluaran. Untuk menyatakan gerbang-gerbang tersebut biasanya digunakan simbol-simbol tertentu. Ada beberapa standar penggambaran simbol. Salah satu standar simbol yang populer adalah MIL-STD-806B yang dikeluarkan oleh Departemen Pertahanan Amerika Serikat untuk keperluan umum pada bulan Februari 1962.Untuk menunjukkan prinsip kerja tiap gerbang (atau rangkaian logika yang lebih kompleks) dapat digunakan beberapa cara. Cara yang umum dipakai antara lain adalah tabel kebenaran (truth table) dan diagram waktu (timing diagram). Karena merupakan rangkaian digital, tentu saja level kondisi yang ada dalam tabel atau diagram waktu hanya dua macam, yaitu logika 0 (low, atau false) dan logika 1 (atau high, atau true).

IC 7404

          Dengan menggunakan IC tipe 7404, berbeda dengan gerbang sebelumnya (AND & OR), gerbang NOT hanya mempunyai 1 input dan 1 output. Sehingga dalam IC terdapat 6 gerbang NOT, dengan 6 input dan 6 output. Operasi gerbang : Gerbang ini merupakan fungsi inverter dari input. Jadi jika input berharga 0 maka outputnya akan berharga 1 dan begitu pula sebaliknya, sehingga didapat persamaan :

Y = Ā.

IC 7408

              Gerbang-gerbang dasar sudah terkemas dalam sebuah IC (Integrated Circuit), untuk gerbang AND digunakan IC tipe 7408. Karena dalam hal ini akan digunakan masukan / input sebanyak 3 buah maka dengan menggabungkan 2 gerbang dapat diperoleh 3 input yang dimaksud (dengan cara menghubungkan output kaki 3 ke input kaki 4 atau lima seperti terlihat pada gambar di bawah. Gerbang dasar hanya mempunyai 2 harga yaitu 0 dan 1. Berharga 0 jika tegangan bernilai 0 - 0,8 Volt dan berharga 1 jika tegangan bernilai 2 - 5 Volt. Operasi gerbang : Jika semua input terhubung dengan ground atau semuanya terlepas maka outputnya akan berharga 0, sehingga lampu indicator tidak menyala. Begitu pula jika hanya salah satu terlepas dan input lainnya diberi tegangan input sebesar Vcc, lampu tetap tidak akan menyala. Lampu akan menyala jika semua input diberi tegangan sebesar Vcc, sehingga berharga 1.Dengan melihat tabel pada data percobaan, akan didapat persamaan pada output, yaitu :Y = A • B • C

Y = (AB) C

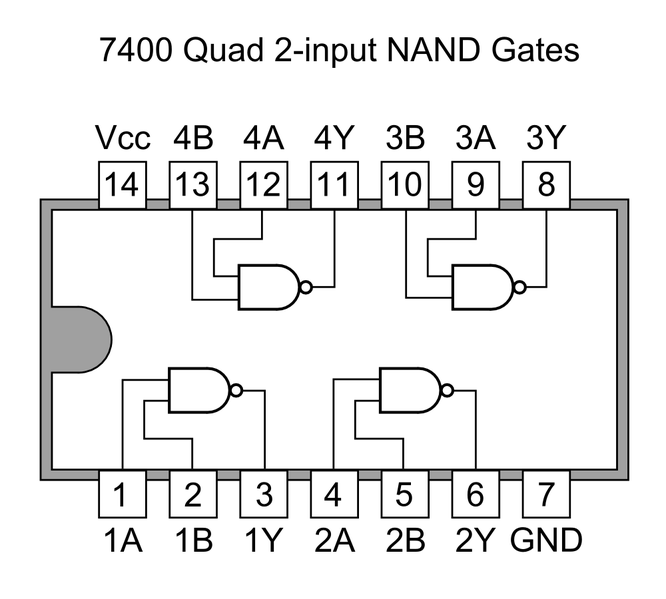

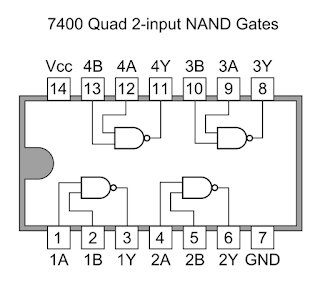

IC 7400

            Dengan menggunakan IC tipe 7400, gerbang NAND mempunyai 2 input dan 1 output.

Operasi gerbang :

Gerbang NAND menghendaki semua inputnya bernilai 0 (terhubung dengan ground) atau salah satunya bernilai 1 agar menghasilkan output yang berharga 1. Sebaliknya jika Y = A • B semua input diberi harga 1 (masukan dari Vcc) maka outputnya akan berharga 0. Ini merupakan kebalikan dari operasi gerbang AND, sehingga didapat persamaan

IC 7402

          Gerbang ini menggunakan IC tipe 7402, yang memuat 4 gerbang NOR Operasi gerbang : Gerbang NOR merupakan kebalikan dari gerbang OR. Jadi output gerbang ini akan berharga 1 jika semua input berharga 0 (terhubung dengan ground). Persamaan yang didapat :Y = A + B ,Sesuai dengan Teori De Morgan maka persamaan ini bisa diubah menjadi persamaan : Y = A • B

IC 7432

         Gerbang ini sudah terkemas dalam IC tipe 7432. Sama dengan gerbang AND, gerbang OR hanya memiliki 2 buah input dan 1 output, sehingga dibutuhkan 2 gerbang untuk menjadikan 3 input dan 1 output. Operasi gerbang :

Pada output akan berharga 1 (indicator menyala) jika salah satu atau semua dari inputnya diberi masukan sebesar Vcc. Sebaliknya jika semua input diberi masukan dari ground atau terlepas, maka output akan berharga 0 (indicator tidak menyala.

Dengan melihat tabel pada data percobaan, akan didapat persamaan pada output, yaitu :

Y = A + B + C

IC 7486

             Gerbang ini menggunakan IC tipe 7486. Operasi gerbang : Gerbang EXOR berbeda dengan gerbang-gerbang OR. Output akan berharga 0 jika inputnya sama-sama 1 atau sama-sama 0. Dan akan berharga 1 jika salah satu input maupun output berharga 0 atau 1. Sehingga didapat persamaan sebagai berikut : Y = AB + AB

http://elektrogama.blogspot.co.id/2011/06/macam-macam-ic.htm

Satelit

1.                  Pengertian Satelit

Satelit adalah suatu Station Relay atau Repeater gelombang microwave yang diorbitkan di angkasa, berfungsi untuk menerima, memperkuat atau mengulangi sinyal radio dengan bidang frekuensi tertentu dari bumi setelah diperkuat dan diubah ke bidang frekuensi yang berbeda. Satelit memerlukan orbit Geo-stationary, tinggi 35,784 km. Selain itu ada juga yang menggunakan orbit Geosynchronus, sebagaimana yang digunakan oleh satelit Intelsat dan Palapa. (William Stallings, Data and Computer Communications 7th Edition).

Kehadiran sistem komunikasi satelit tidak lepas dari teknologi wireless-access, yakni teknologi radio yang menggantikan kabel lokal (local loop). Hingga dalam daerah cakupan tertentu seseorang masih bisa berkomunikasi sekalipun dalam keadaan bergerak. Teknologi wireless-access didasari sistem jaringan radio terestrial. Dimana yang satu dengan yang lainnya terkait dengan suatu jaringan yang terhubung dengan jaringan telepon tetap (PSTN = Public Switch Telephone Network). Sehingga daerah yang tidak terhubung dengan jaringan telepon sangat sulit mendapatkan informasi dari dunia luar.

Untuk menjangkau daerah-daerah yang jauh dari perkotaan tersebut, Maka sistem wireless-access dapat direkayasa dengan menggunakan sistem komunikasi satelit. Sehingga akses informasi ke daerah-daerah tertinggal tidak terputus. Karena akses kominukasi satelit bisa menjangkau daerah-daerah yang berada di luar jangkauan BTS yang jangkauannya terbatas yang tersebar di seluruh Indonesia.

Ada dua bagian penting dari satelit yakni space segmen (bagian yang berada di angkasa) dan ground segmen (biasa disebut stasiun bumi). Seperti di tunjukkan oleh gambar di bawah ini. Dimana ada transmisi dari satelit pemerima bumi yang dikirimkan ke satelit pemancar yang berada di luar angkasa (uplink) ataupun sebaliknya (downlink) yang memungkinkan satelit pemancar mengirimkan data pada satelit penerima yang berada di permukaan bumi.

2.                  Cara Kerja Satelit sebagai Media Transmisi

Tahapan-tahapan dalam cara kerja satelit dibagi menjadi tiga tahapan, yaitu tahap pertama satelit menerima sebuah sinyal yang kemudian pada tahap kedua satelit akan memperbesar sinyal tersebut. Lalu pada tahap terakhir, sinyal tersebut dikembalikan kebumi dan diterima oleh beberapa stasiun yang ada di bumi.

Dalam transmisi satelit terjadi penundaan atau delay karena sinyal harus bergerak menuju ruang angkasa dan kembali lagi ke bumi jeda waktu sekitar 0,5 second. Satelit menggunakan frekuensi yang berbeda untuk menerima dan mentransmisikan data.

Adapun jangkauan frekuensi satelit adalah :

·         4-6 Giga Hertz, disebut dengan C-band

·         12-14 Giga Hertz, disebut dengan Ku-band

3.                Kelemahan dan Keunggulan Satelit sebagai Media Transmisi

Keunggulan Satelit

• Area coverage yang luas, jangkauan cakupannya yang luas baik nasional, regional maupun global, bahkan dapat mencapai setengah dari permukaan bumi.
• VSAT bisa dipasang di mana saja selama masuk dalam jangkauan satelit.
• Dapat Koneksi di mana saja. Tidak perlu terjadi LoS (Line of Sight) dan tidak ada masalah dengan jarak, karena garis lurus transfer data ke arah luar bumi jadi tidak terhalang oleh bangunan – bangunan/ letak geografis bumi.
• Komunikasi dapat dilakukan baik titik ke titik maupun dari satu titik ke banyak titik secara broadcasting, multicasting.
• Handal dan bisa digunakan untuk koneksi voice (PABX), video dan data, dengan menyediakan bandwidth yang lebar dengan menyewa pada provider saja.
• Jika ke internet jaringan akses langsung ke ISP/ NAP router.
• Sangat baik untuk daerah yang kepadatan penduduknya jarang dan belum mempunyai infrastuktur telekomunikasi.
• Media transmisi satelite(VSAT) tidak akan bertabrakan dengan VSAT yang lain karena memiliki orbit masing – masing yang bersifat unik, jadi tidak mungkin sama. Sedangkan pada wireless, bisa saja terjadi tabrakan frekuensi dengan pengguna wireless yang lain atau frekuensi di daerah tersebut sudah penuh sehingga mengalami kesulitan.

Kelemahan Satelit

• Keterbatasan teknologi untuk penggunaan antena satelit dengan ukuran yang besar.
• Biaya investasi dan asuransi satelit yang masih mahal.
•  Atmospheric Losses yang besar untuk frekuensi di atas 30 GHz membatasi penggunaan frequency carrier.

4.                  Jenis Satelit

• Satelit astronomi adalah satelit yang digunakan untuk mengamati planet, galaksi dan objek angkasa lainnya yang jauh.
• Satelit komunikasi adalah satelit buatan yang dipasang di angkasa dengan tujuan telekomunikasi menggunakan radio pada frekuensi gelombang mikro. Kebanyakan satelit komunikasi menggunakan orbit geosinkron atau orbit geostasioner, meskipun beberapa tipe terbaru menggunakan satelit pengorbit Bumi rendah.
• Satelit pengamat Bumi adalah satelit yang dirancang khusus untuk mrngamati Bumi dari orbit, seperti satelit reconnaissance tetapi ditujukan untuk penggunaan non- militer spserti pengamatan lingkungan, meteorologi, pembuatan peta, dll.
• Satelit navigasi adalah satelit yang menggunakan sinyal radio yang disalurkan ke penerima di permukaan tanah untuk menentukan lokasi sebuah titik dipermukaan bumi. Salah satu satelit navigasi yang sangat populer adalah GPS milik Amerika Serikat selain itu ada juga Glonass milik Rusia. Bila pandangan antara satelit dan penerima di tanah tidak ada gangguan, maka dengan sebuah alat penerima sinyal satelit (penerima GPS), bisa diperoleh data posisi di suatu tempat dengan ketelitian beberapa meter dalam waktu nyata.
• Satelit mata-mata adalah satelit pengamat Bumi atau satelit komunikasi yang digunakan untuk tujuan militer atau mata-mata.
• Satelit tenaga surya adalah satelit yang diusulkan dibuat di orbit Bumi tinggi yang menggunakan transmisi tenaga gelombang mikro untuk menyorotkan tenaga surya kepada antena sangat besar di Bumi yang dapat digunakan untuk menggantikan sumber tenaga konvensional.
• Satuan angkasa adalah struktur buatan manusia yang dirancang sebagai tempat tinggal manusia di luar angkasa. Stasiun luar angkasa dibedakan dengan pesawat angkasa lainnya oleh ketiadaan propulsi pesawat angkasa utama atau fasilitas pendaratan; Dan kendaraan lain digunakan sebagai transportasi dari dan ke stasiun. Stasiun angkasa dirancang untuk hidup jangka-menengah di orbit, untuk periode mingguan, bulanan, atau bahkan tahunan.
• Satelit cuaca adalah satelit yang digunakan untuk mengamati cuaca dan iklim Bumi.
• Satelit miniatur adalah satelit yang ringan dan kecil. Klasifikasi baru dibuat untuk mengkategorikan satelit-satelit ini: satelit mini(500-200 kg), satelit mikro (di bawah 200 kg), satelit nano (di bawah 10 kg).

Kabel Serat Optik

1. Sejarah Kabel Serat Optik



Penggunaan cahaya sebagai pembawa informasi sebenarnya sudah banyak digunakan sejak zaman dahulu, baru sekitar tahun 1930-an para ilmuwan Jerman mengawali eksperimen untuk mentransmisikan cahaya melalui bahan yang bernama serat optik. Percobaan ini juga masih tergolong cukup primitif karena hasil yang dicapai tidak bisa langsung dimanfaatkan, namun harus melalui perkembangan dan penyempurnaan lebih lanjut lagi. Perkembangan selanjutnya adalah ketika para ilmuawan Inggris pada tahun 1958 mengusulkan prototipe serat optik yang sampai sekarang dipakai yaitu yang terdiri atas gelas inti yang dibungkus oleh gelas lainnya. Sekitar awal tahun 1960-an perubahan fantastis terjadi di Asia yaitu ketika para ilmuwan Jepang berhasil membuat jenis serat optik yang mampu mentransmisikan gambar.

Di lain pihak para ilmuwan selain mencoba untuk memandu cahaya melewati gelas (serat optik) namun juga mencoba untuk ”menjinakkan” cahaya. Kerja keras itupun berhasil ketika sekitar 1959 laser ditemukan. Laser beroperasi pada daerah frekuensi tampak sekitar 1014 Hertz-15 Hertz atau ratusan ribu kali frekuensi gelombang mikro.

Pada awalnya peralatan penghasil sinar laser masih serba besar dan merepotkan. Selain tidak efisien, ia baru dapat berfungsi pada suhu sangat rendah. Laser juga belum terpancar lurus. Pada kondisi cahaya sangat cerah pun, pancarannya gampang meliuk-liuk mengikuti kepadatan atmosfer. Waktu itu, sebuah pancaran laser dalam jarak 1 km, bisa tiba di tujuan akhir pada banyak titik dengan simpangan jarak hingga hitungan meter.

Sekitar tahun 60-an ditemukan serat optik yang kemurniannya sangat tinggi, kurang dari 1 bagian dalam sejuta. Dalam bahasa sehari-hari artinya serat yang sangat bening dan tidak menghantar listrik ini sedemikian murninya, sehingga konon, seandainya air laut itu semurni serat optik, dengan pencahayaan cukup mata normal akan dapat menonton lalu-lalangnya penghuni dasar Samudera Pasifik.

Seperti halnya laser, serat optik pun harus melalui tahap-tahap pengembangan awal. Sebagaimana medium transmisi cahaya, ia sangat tidak efisien. Hingga tahun 1968 atau berselang dua tahun setelah serat optik pertama kali diramalkan akan menjadi pemandu cahaya, tingkat atenuasi (kehilangan)-nya masih 20 dB/km. Melalui pengembangan dalam teknologi material, serat optik mengalami pemurnian, dehidran dan lain-lain. Secara perlahan tapi pasti atenuasinya mencapai tingkat di bawah 1 dB/km.

2. Pengertian Kabel Serat Optik

           Serat Optik adalah saluran Transmisi  atau sejenis kabel yang terbuat dari kaca atau
Plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau led. Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.



Gambar Kabel Serat Optik

             Kabel Serat optik merupakan teknologi baru dalam jaringan telekomunikasi. Sifat-sifat elektris gelas yang dipakai untuk membuat jenis serat optik mempunyai pengaruh yang menentukan, seperti diameternya yang kecil.

Fungsi dari kabel serat optik sendiri adalah melindungi jaringan-jaringan lokal seperti LAN     ( Local Area Network). Karena kabel fiber optik terbuat dari bahan kaca dan dilapisi dengan bahan kuat yang membuatnya tidak mudah rusak, sehingga kabel ini cocok untuk menjaga stabilitas jaringan di instansi atau sebuah perusahaan dengan gedung bertingkat. Bahkan untuk sekarang ini, serat optik telah digunakan pada jaringan bawah laut untuk menghubungkan suatu negara dengan negara lain.

Kabel Serat optik terbagi menjadi beberapa bagian antara lain :

 Gambar Bagian-bagian Kabel Serat Optik

1. Jacket adalah lapisan yang berfungsi menambah kekuatan untuk kabel serat optik, serta             melindungi terhadap kelembapan, goresan, jepitan, dan bahaya-bahaya lingkungan lainnya.
2. Buffer adalah lapisan yang melindungi core dan cladding dari kerusakan.
3. Cladding adalah selubung inti (core), berfungsi memantulkan sinar kembali ke dalam inti.
4. Core sebagai tempat berlangsungnya perambatan cahaya dari suatu ujung ke ujung kabel lainnya, sehingga proses pengiriman cahaya dapat dilakukan.



Pembagian serat optik dapat dilihat dari 2 macam perbedaan :
1. Berdasarkan mode yang dirambatkan :

• Single mode : serat optik dengan inti (core) yang sangat kecil (biasanya sekitar 8,3 mikron), diameter intinya sangat sempit mendekati panjang gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-pantul ke dinding selongsong (cladding). Bagian inti serat optik single-mode terbuat dari bahan silika (SiO₂₎ dengan sejumlah kecil kaca Germani (GeO₂) untuk meningkatkan indeks biasnya. Untuk mendapatkan performa yang baik pada kabel ini, biasanya untuk ukuran selongsongnya adalah sekitar 15 kali dari ukuran inti (sekitar 125 mikron). Kabel untuk jenis ini paling mahal, tetapi memiliki pelemahan (kurang dari 0.35 dB per kilometer), sehingga memungkinkan kecepatan yang sangat tinggi dan jarak yag sangat jauh. Standar terbaru untuk kabel ini adalah ITU-T G.652D, dan G.657

• Multi mode  : serat optik dengan diameter core yang agak besar yang membuat laser di dalamnya akan terpantul-pantul di dinding cladding yang dapat menyebabkan berkurangnya bandwidth dari serat optik jenis ini.

2. Berdasarkan indeks bias core :

• Step indeks : pada serat optik step indeks, core memiliki indeks biasyang homogen.
• Graded indeks : indeks bias core semakin mendekat ke arah cladding semakin kecil. Jadi pada graded indeks, pusat core memiliki nilai indeks bias yang paling besar. Serat graded indeks memungkinkan untuk membawa bandwidth yang lebih besar, karena pelebaran pulsa yang terjadi dapat diminimalkan.

3. Karakteristik Kabel Serat Optik

Serat optic digunakan dalam telekomunikasi jarak jauh dan mulai dimanfaatkan untuk keperluan militer. Berikut ini karakteristik kabel serat optik yang membedakan dengan twisted pair ataupun coaxial cable:

• Kapasitas yang lebih besar: Potensial bandwidth, maupun rate data, dari serat optik sangat besar sekali karena mampu menampilkan rate data sebesar ratusan Gbps sepanjang puluhan kilometer. Bandingkan dengan coaxial cable yang hanya mampu menampilkan rate data maksimum sebesar ratusan Mbps sepanjang kurang lebih 1 km dan twisted pair dengan rate data sebesar 100 Mbps sampai 1 Gbps sepanjang beberapa puluh kilometer saja.

•  Ukuran yang lebih kecil dan bobot yang lebih ringan: serat optik benar-benar lebih tipis dibandingkan coaxial cable atau twisted pair.. Untuk celah-celah di gedung-gedung dan ruang bawah tanah dan sepanjang jalan raya, ukurannya yang kecil dianggap menguntungkan. Sedangkan pengurangan dalam hal bobot memenuhi persyaratan sebagai pendukung structural.

• Atenuasi yang lebih rendah: tingkat atenuasi untuk serat optik lebih rendah dibanding coaxial cable dan twisted pair dan tetap konstan pada rentang yang lebih luas.

• Isolasi elektromagnetik: sistem serat optik tidak dipengaruhi oleh medan elektromagnetik eksternal. Jadi system ini tidak mudah diserang interferensi, derau impuls, maupun crosstalk. Lagipula serat optic tidak memancarkan energi sehingga dengan peralatan yang lain hanya akan ada sedikit interferensi serta derajat pengamanan yang tinggi. Dengan demikian serat optik terlalu sulit untuk disadap.

• Jarak repeater yang lebih besar: Lebih sedikit repeater berarti biaya yang lebih murah dan lebih sedikit sumber kesalahan. Kinerja system serat optik dari sudut pandang ini meningkat pesat. Jarak repeater puluhan kilometer untuk serat optik sudah dianggap biasa dan kini mulai ditampilkan jarak repeater sampai ratusan kilometer. System coaxial cable dan twistedpair biasanya menggunakan repeater untuk setiap beberapa kilometre

4. Kelebihan dan Kelemahan Kabel Serat Optik

           Dalam penggunaan serat optik ini, terdapat beberapa kelebihan antara lain :

1. Lebar jalur besar dan kemampuan dalam membawa banyak data, dapat memuat kapasitas informasi yang sangat besar dengan kecepatan transmisi mencapai gigabit-per detik dan menghaturkan informasi jarak jauh tanpa pengulangan.

2. Biaya pemasangan dan pengoperasian yang rendah serta tingkat keamanan yang lebih tinggi.
3. Ukuran kecil dan ringan, sehingga hemat pemakaian ruang.
4. Imun, kekebalan terhadap gangguan elektromagnetik dan gangguan gelombang radio.
5. Non-Penghantar, tidak ada tenaga listrik dan percikan api.
6. Tidak berkarat.

            Pada Kabel Serat Optik terdapat juga beberapa kelemahan :

1. Perangkat sambung relatif lebih sulit, karena terbuat dari gelas silica, memerlukan penangganan yang lebih hati-hati.
2. Perbaikan lebih sulit.
3. harga yang relatif mahal dalam hal penyambungan, karena memerlukan alat khusus dan memerlukan keahlian dan ketelitian dalam penyambungan kabel fiber optik.

Pelemahan (Attenuasi) cahaya sangat penting diketahui terutama dalam merancang sistem telekomunikasi serat optik itu sendiri. Pelemahan cahaya dalam serat optik adalah adanya penurunan rata-rata daya optik pada kabel serat optik, biasanya diekspresikan dalam decibell  (dB) tanpa tanda negatif.

Berikut ini beberapa hal yang menyumbang kepada pelemahan cahaya pada serat optik:

1. Penyerapan (Absorption) merupakan penyerapan energi sinyal oleh bahannya yang terbuat dari kaca(gelas). Hal ini disebabkan oleh adanya gerakan elektron yang kuat.

2. Penyebaran(Scattering) merupakan hilangnya sebagian energi sinyal cahaya yang dihamburkan oleh benda-benda kecil yang ada didalam kaca karena adanya variasi indeks bias sepanjang cahaya melalui suatu kaca.
3. Kehilangan radiasi (Radiative losses) merupakan atenuasi karena bervariasinya struktur (perubahan diameter), sehingga cahaya yang memantul akan meninggalkan fiber optik.

Sumber : https://id.wikipedia.org/wiki/Serat_optik
